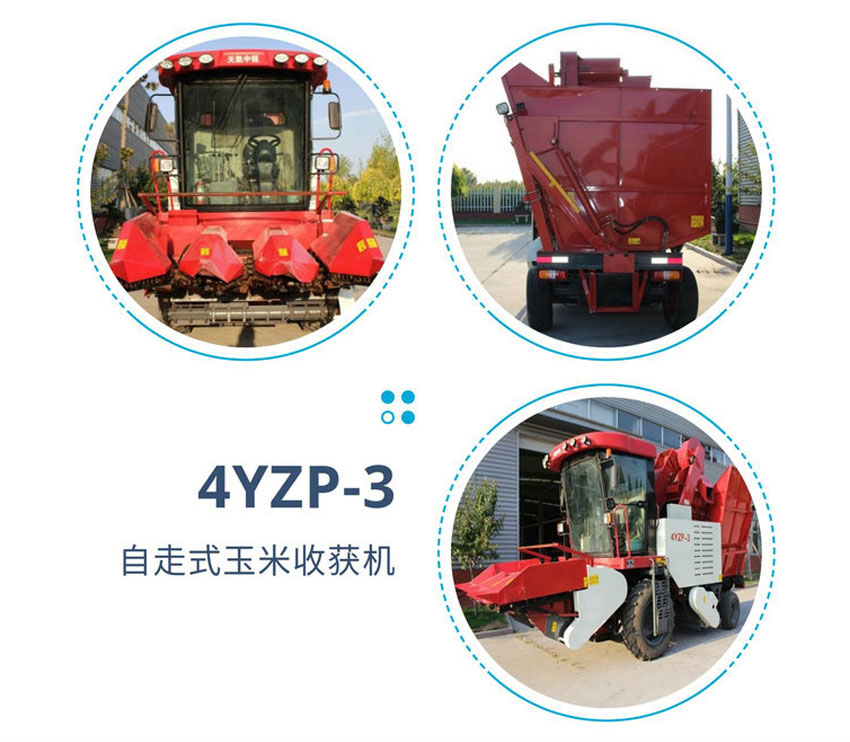

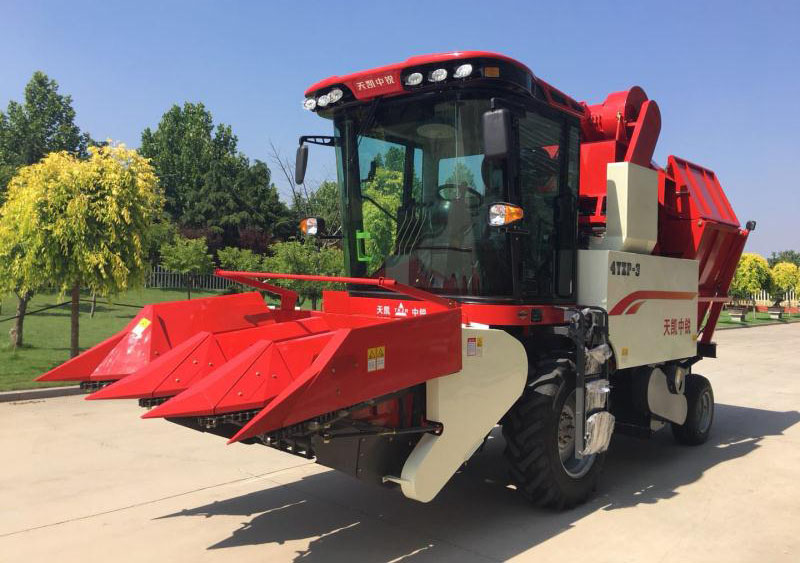

4YZP-3自走式玉米收獲機
4YZP-3型自走式玉米聯合收獲機，整體機型、傳動系統和關鍵部件的結構設計有突破。割臺部分采用新型撥禾鏈分離裝置，可將不對行玉米植株及時抓取并穩定送入到摘穗裝置中；對剝皮機進行了優化設計和合理配置，大大提高了果穗剝凈率，降低了籽粒破碎率和損傷率。田間試驗和分析表明：其各項性能指標均符合玉米收獲機行業標準。

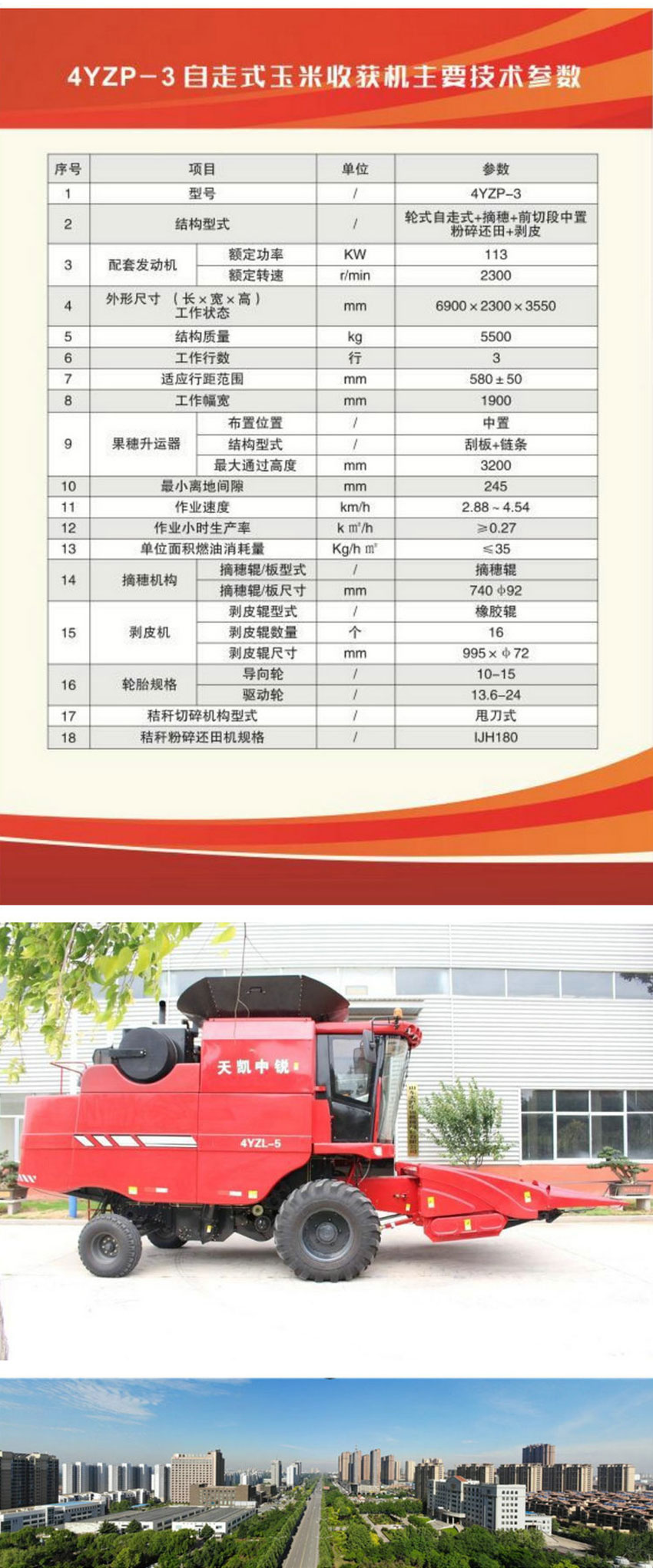

技術參數：
序 |
項目 |
單位 |
參數 |
||
1 |
型號 |
/ |
4YZP-3 |
||
2 |
?結構形式 |
/ |
輪式自走式+摘穗+前切段中置粉碎還田+剝皮 |
||
?3 |
?配套發動機 |
額定功率 |
KW |
113 |
|
額定轉速 |
r/min |
2300 |
|||
?4 |
外形尺寸?（長×寬×高）工作狀態 |
mm |
6900×2300×3550 |
||
5 |
結構質量 |
kg |
5500 |
||
6 |
工作行數 |
行 |
3 |
||
7 |
適應行距范圍 |
mm |
580±50 |
||
8 |
工作幅寬 |
mm |
1900 |
||
?9 |
?果穗升運器 |
布置位置 |
/ |
中置 |
|
結構形式 |
/ |
刮板+鏈條 |
|||
最大通過高度 |
mm |
3200 |
|||
10 |
最小離地間隙 |
mm |
245 |
||
11 |
作業速度 |
km/h |
2.88～4.54 |
||
12 |
作業小時生產率 |
k㎡/h |
≥0.27 |
||
13 |
單位面積燃油消耗量 |
Kg/h㎡ |
≤35 |
||
14 |
?摘穗機構 |
摘穗輥/板型式 |
/ |
摘穗輥 |
|
摘穗輥/板尺寸 |
mm |
740∮92 |
|||
?15 |
?剝皮機 |
剝皮輥型式 |
/ |
橡膠輥 |
|
剝皮輥數量 |
個 |
16 |
|||
剝皮輥尺寸 |
mm |
995×∮72 |
|||
16 |
輪胎規格 |
導向輪 |
/ |
10-15 |
|
驅動輪 |
/ |
13.6-24 |
|||
17 |
秸稈切碎機構形式 |
/ |
甩刀式 |
||
18 |
秸稈粉碎還田機規格 |
/ |
IJH180 |
||
